I Tornelli sono di due versioni: Motorizzati (es. CA03/M) e Manuali (es. CA03)
L'elettronica è predisposta per la gestione delle seguenti opzioni :
Caratteristiche Meccaniche Tornello Doppio (CA03)
Altezza Totale: 2380mm
Caratteristiche dell'Elettronica
Microprocessore: One-Chip a bassissimo consumo (Flash + RAM + EEPROM)
2005-2006 Microsistemi s.r.l. (p.iva: 00392710554) - All rights reserved.
Principali Referenze
- Thyssenkrupp AST stabilimento di Terni

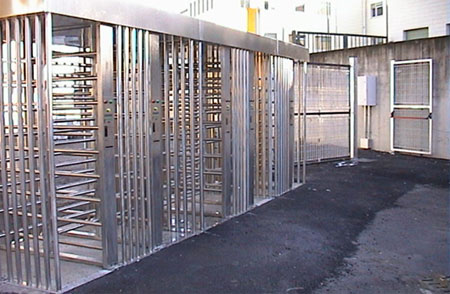

- Stadio "Ennio Tardini" di Parma
- Stadio "Friuli" di Udine
- Stadio "Carlo Castellani" di Empoli
- Stadio "Sant'Elia" di Cagliari
- Regione Campania
- Facoltà di Medicina e Chirurgia dell'Università degli Studi di Perugia
- Comuni di Terni
- Comuni di Viterbo
- Amministrazione Provinciale di Parma
Tornello a Tutt'altezza
Larghezza Totale: 2200mm
Profondità: 1500mm
Altezza Passaggio: 2100mm
Caratteristiche Meccaniche Tornello Singolo (CA01)
Altezza Totale: 2380mm
Larghezza Totale: 1500mm
Profondità: 1500 mm
Altezza Passaggio: 2100mm
Larghezza Passaggio: 600mm
Larghezza Passaggio: 600mm
Uscite Digitali : 2 di tipo MOS, 24V, 3A max + 2 da 0,5A max per le Lampade
Uscite Analogiche : 2 in Tensione (Range: 0 ÷ 5V oppure 2 per PWM del Controllo Motore
Ingressi Digitali: 2 Ingressi doppi ( bilanciati 0 ÷ 2,5V )
Ingressi Analogici : 3 Misure ( 0 ÷ 2,5V , 0-4÷ 20mA ) per Posizione Motore, Alimentazione e Assorbimento
Lan: Connessione Ethernet 10/100 MB/s
Protocollo: Proprietario
Alimentazione: 8÷ 32Vdc, 3W max
Dimensioni: 75 x 65 mm
Tipo di Connettori: Estraibili a serrafilo per sezioni fino a 2mm²
Tipi di Lettore: Ottico (Barcode) e/o RFID lato Ingresso
Display: Seriale 16 caratteri per 2 righe lato Ingresso
Componenti: Acciaio Inox
Componenti: Acciaio Inox
Disegni Tecnici
 |
 |
 |
Led Rossi
Led Verdi
